TORQUETRAK 50

新品:电池供电的无线扭矩和轴功率监测传感器

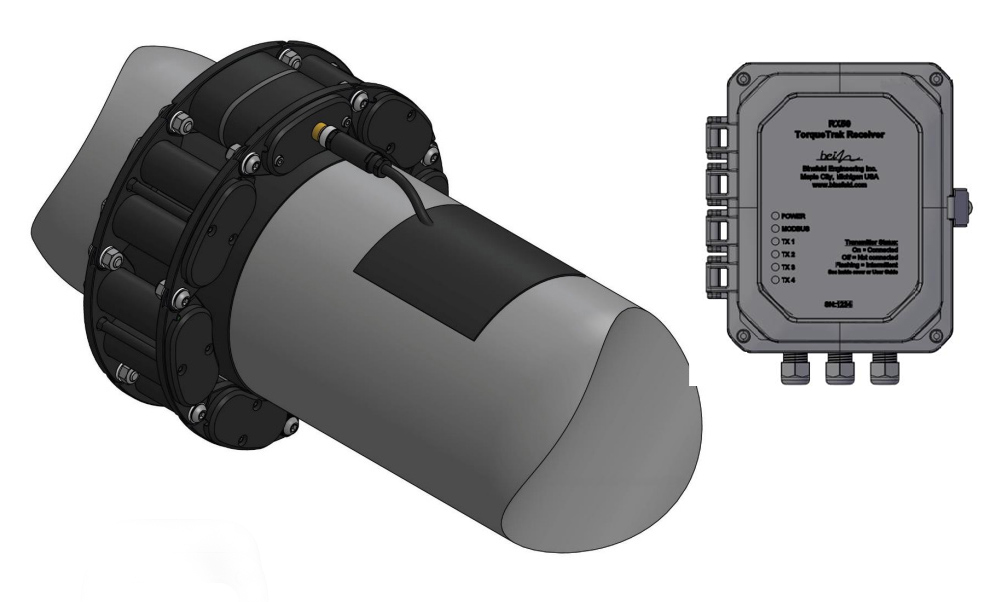

Binsfeld TORQUETRAK 50 (TT50)是第一款不受轴径大小约束的、电池供电的无线扭矩和轴功率监测仪,它重构了安装使用轴功率仪的新方法。系统监测扭矩、转速和轴功率,其紧凑的结构设计和长达两年的使用周期(更换一次电池),让其成为在狭小空间里长期安装的理想选择。这是一个低采样率的系统,专门应用于船舶领域。目前,它已经在船舶领域中得到了验证和测试,我们希望来年把它拓展到其他领域的应用中去。
TORQUETRAK 50 使用高速陀螺测量转速,无需额外的转速测量传感器。

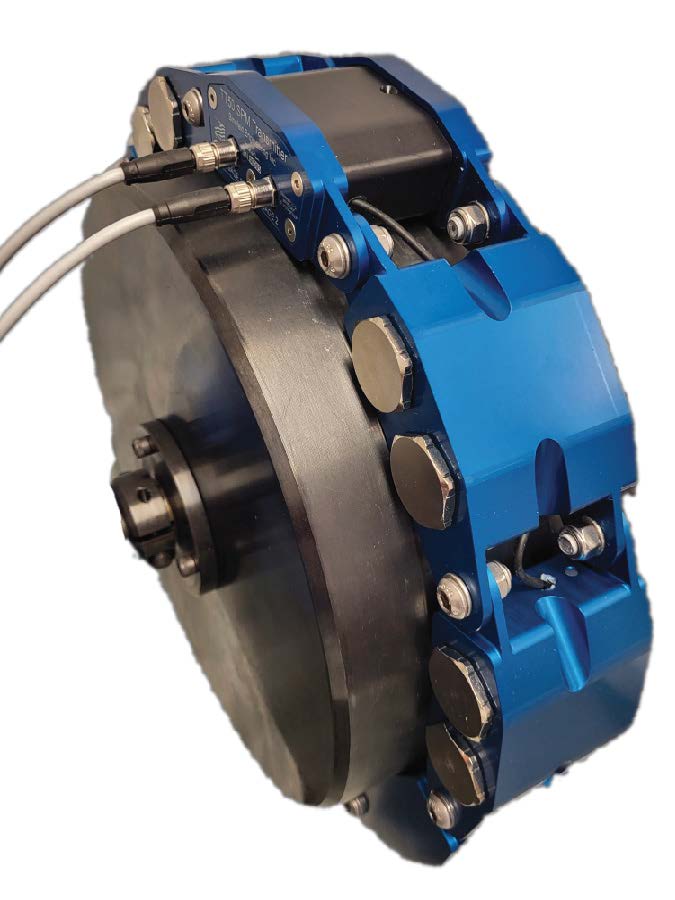

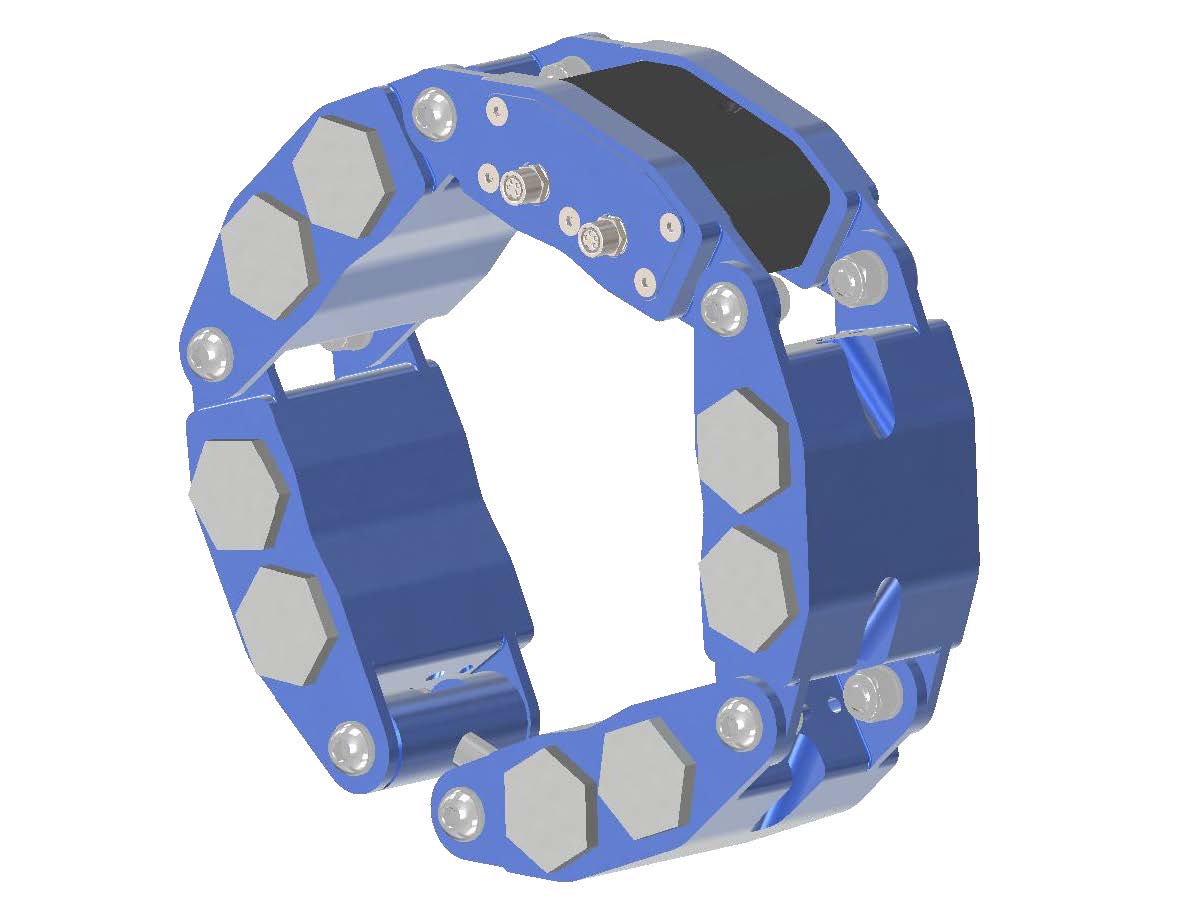

易安装 – 转子的链节式设计允许在不同的轴径下轻松使用。 使用标准硬件可以快速增加或移除链节。

交货时间快– 链节式的设计,使零件备有库存并可以发货。 无需长时间的加工。

无需底座安装– 独立的轴“夹式”转子组件不需要底座安装。这消除了对定制安装支架或现场焊接的需要。 安装简化很多。

高精度 – 应变片传感器和 24 模数转换确保了测量的精确度。

内置陀螺仪 – 轴转速使用内部陀螺仪测量,无需更多的电缆。 功率是根据扭矩和速度测量值自动计算的

多路复用 – 单个接收机最多可与四个转子发射机配合使用,有助于降低安装复杂性和总体成本。

实时监测 – 内部处理了多种数据可直接使用,转速、扭矩、功率。电池电压、原始应变电压信号以及系统工作状态指示等,无需再次处理,可以直接解析使用。

低维护 – 高度优化的电子设备确保 TX 以最低电力消耗,电池续航时间为两年。 当轴不转动时,也可以使用睡眠模式,从而延长电池寿命。 更换电池只需要几分钟。

DNV认证 – 设备具备DNV型式认可证书。

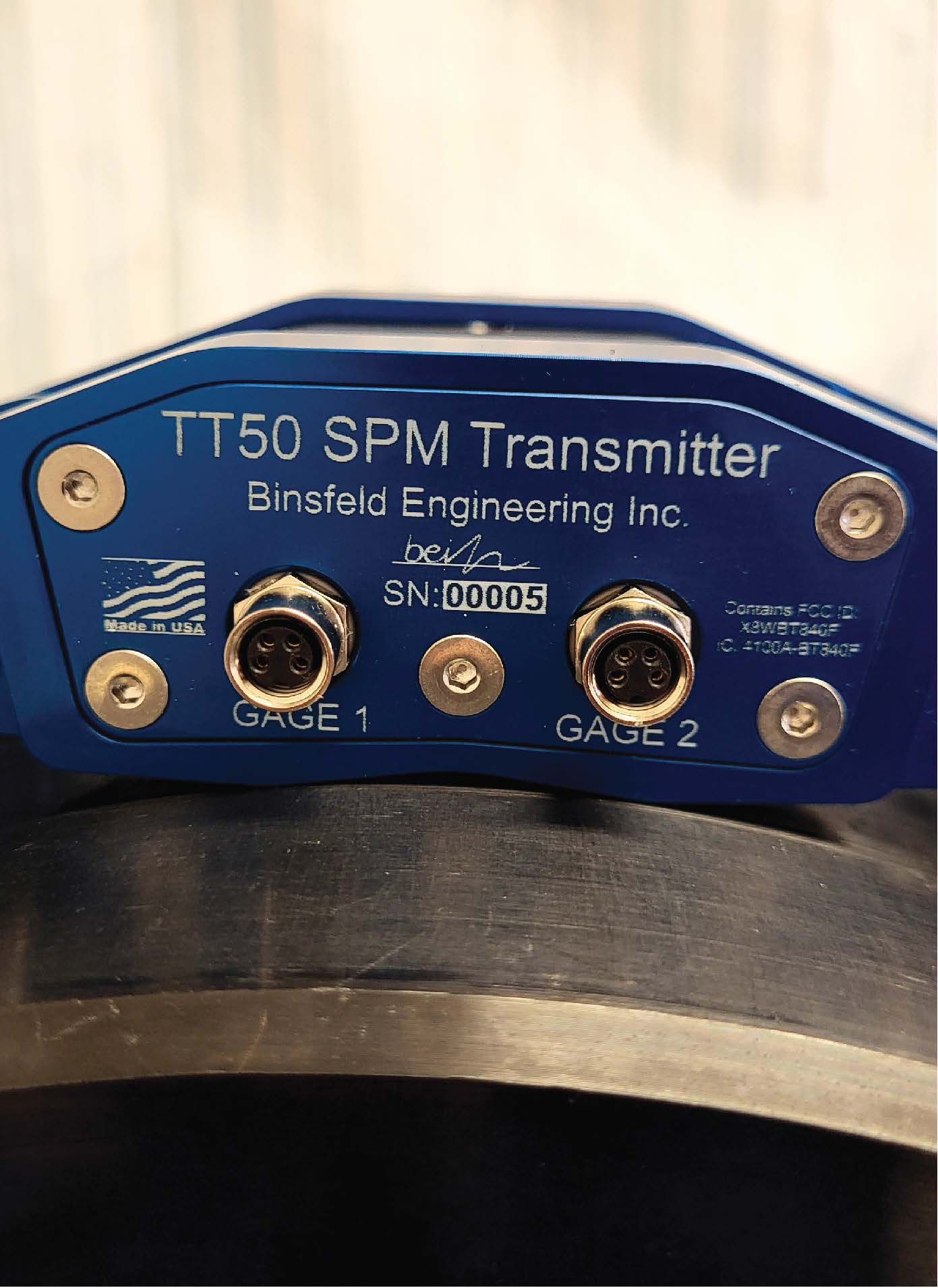

名称 描述
电流 4mA (待机);40mA(工作)
电池 8节LiSoCl2 (可定制长续航方案)
应变片 350Ω全桥扭矩应变片, 焊接或粘接
扭矩/推力信号通道 2通道
ADC 分辨率 24 bits
扭矩精度 ± 0.25%
RPM 精度 ±2%
最大RPM 666 rpm
防护等级 IP 66
最大离心力加速度 300G‘s

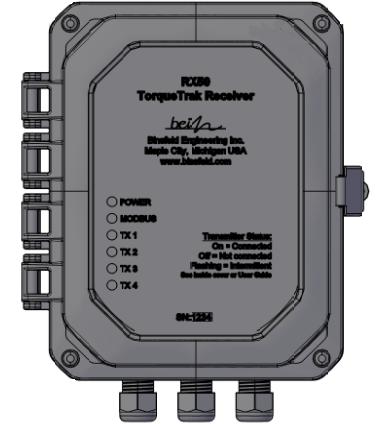

名称描述
输入电压9-36 VDC
射频链路低功耗蓝牙
网络连接Modbus
保存温度-40°C ~ 70°C(-40℉~158℉)
工作温度0°C ~ 70°C(32℉~158℉)
外部指示灯电源、Modbus、发射机1/2/3/4
防护等级IP68
采样率1~2400sps
通讯协议Modbus RTU/RS485
多路复用 无线连接最多 4 个转子发射机
名称 描述
接口类型  RS-485
波特率 9600/19200/38400/57600/115200
协议  Modbus RTU
串口设置 8N1
